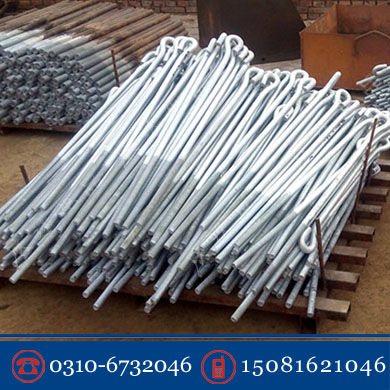

地脚螺栓分为劲锚板地脚螺栓、焊接地脚螺栓、锚爪式地脚螺栓、筋板式地脚螺栓、7字地脚螺栓、9字地脚螺栓、伞把地脚螺栓。适用于各种设备固定、钢结构基础预埋件、路灯、交通指示牌、泵、锅炉安装、重型设备预埋固定等。
地脚螺栓又称地脚栓、地脚螺丝、地脚丝等。专供埋于混凝土地基中,作固定各种机器、设备的底座用。
7字地脚螺栓为地脚螺栓中较常用的一款。一般采用Q235钢材制作,强度高的使用Q345B或16Mn材质加工,也有用40Cr材质加工8.8级强度的产品,偶尔也有用二级或三级螺纹钢加工。
焊接型地脚螺栓由单头螺栓焊接加劲铁板后制成。其抗拉拔能力强。根据使用的条件不同,分别可以达到3.6级、4.8级、6.8级、8.8级等等级。
地脚螺栓有毛料、粗杆、细杆不同形式之分。毛料即原材料钢材不经改制,用圆钢或线材直接加工而成;粗杆或称为A型,细杆或称为B型,都由钢材改制成相应要求的杆径后加工而成。
地脚螺栓一般用Q235钢,即为光圆的。螺纹钢(Q345)强度大,做螺母的丝扣没有光圆的容易。
对于光圆地脚螺栓而言,埋深一般为其直径的25倍,然后做一个120mm左右长的90度弯钩。 如果螺栓直径很大(如45mm)埋深太深的话,可以在螺栓端部焊方板,即做一个大头就可以了(不过也是有一定要求的)。埋深和弯钩都是为了保证螺栓与基础的摩擦力,不至于使螺栓发生拔出破坏。
同时地脚螺栓 可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。其中根据外形不同分为:L型预埋螺栓、9字型预埋螺栓、U型预埋螺栓、焊接预埋螺栓、底板预埋螺栓
安装方法
1、一次埋入法:浇灌混凝土时,将地脚螺栓埋入。当高塔等以倾覆控制时,地脚螺栓宜采用一次埋入法。
2、预留孔法:设备就位,将孔洞打扫干净,将地脚螺栓放入孔中,设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌,捣固密实。一次埋入之地脚螺栓中心至基础边缘的距离不应小于2d(d为地脚螺栓直径),且不应小于15mm(d≤20时不应小于10mm),并不小于锚板宽度的一半加50mm,当不能满足上述要求时,应采取适当措施,予以加强。结构用的地脚螺栓直径不宜小于20mm。当承受地震作用时,应采用双螺母固定,或采用其它有效防止松动的措施,但地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d
